ITS, PCB 전용 – 공정 내 기판 LOT관리 시스템

PCB 각인·인식으로 기판 LOT을 자동 추적하고, 불량 Cell 정보를 스크래치 없이 공정 간 공유해 2차 불량을 차단, 검사

수율을 높이며 최종 고객 데이터까지 신뢰성 있게 전송하는 시스템 입니다.

개요

I’st ITS : 스크래치 없는 정밀 추적성

PCB 각인·인식과 ODB++/Gerber 정합 매칭을 기반으로 LOT–PANEL–STRIP–PCS 전 레벨의 위치

정보를 정확히 연결하는 데이터 중심 추적성 플랫폼입니다. 불량 Cell은 스크래치 없이 데이터로 지정 및

차단되어 공정 간 2차 불량을 예방하고, 검사–후공정–출하까지 수율과 대응 속도를 높이며 최종 고객 규격의 이력 데이터로 신뢰를 강화합니다.

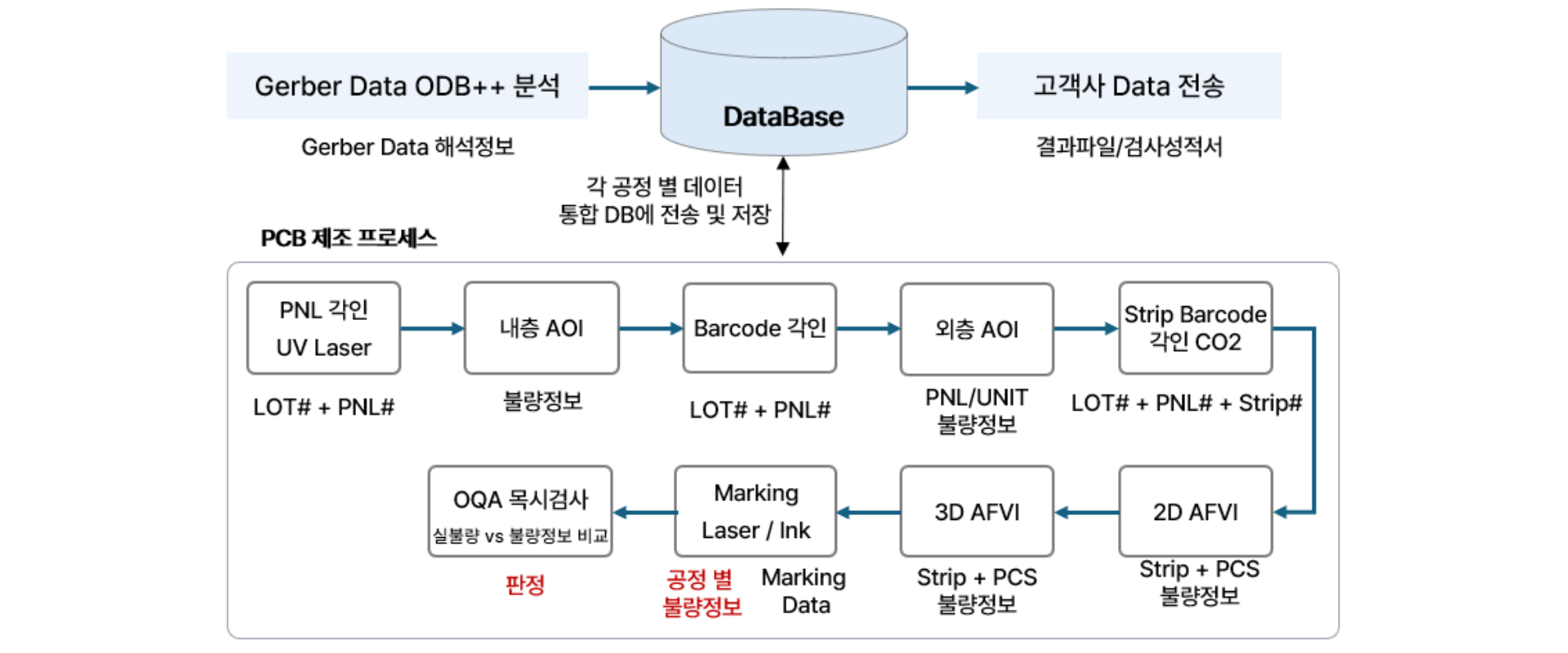

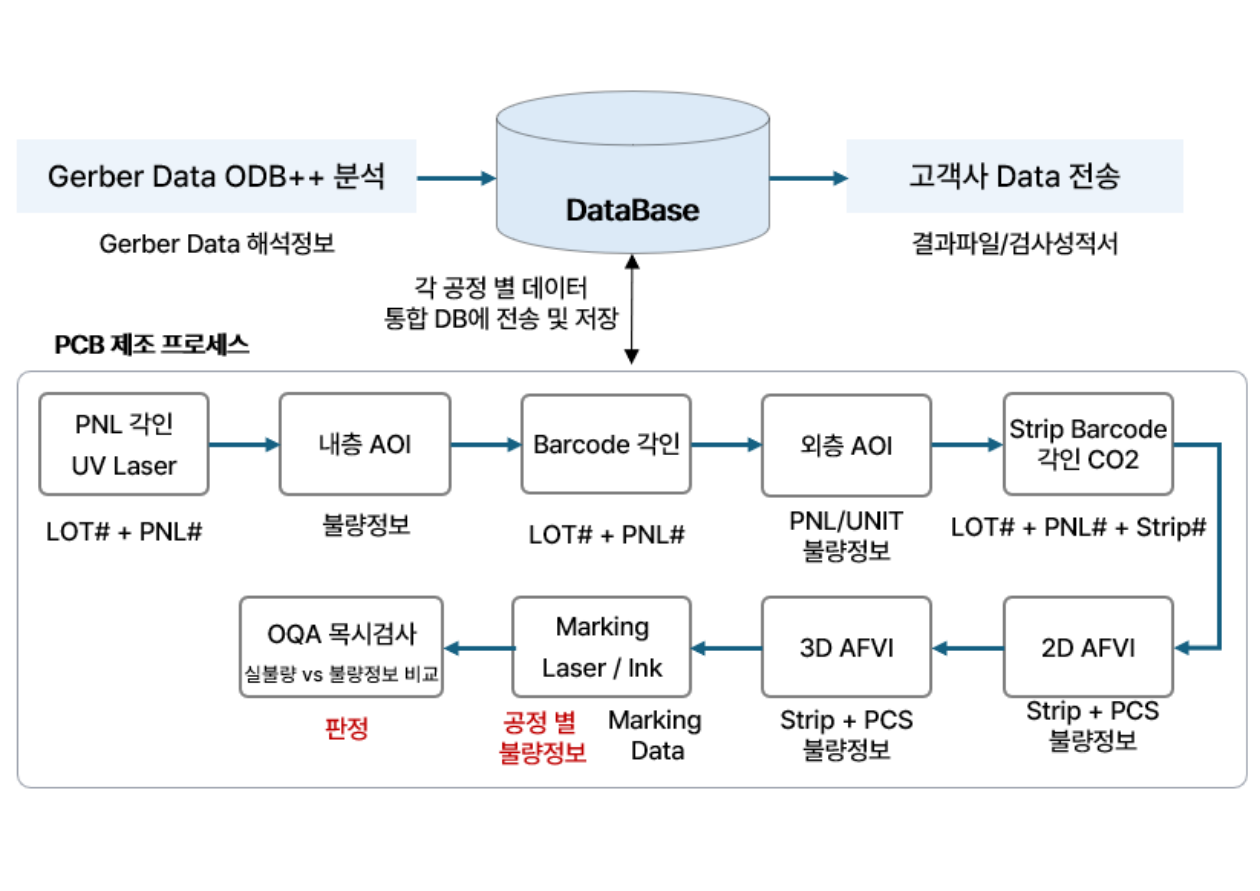

시스템 흐름도

주요 특징

도입 효과

품질·수율 향상

• 스크래치 프리로 2차불량·재검/재작업 ↓

• SKIP 공유로 재검 ↓· 택타임 개선

원가·공수 절감

• 표준화데이터 수집

• 실시간 이상 알림

• 재작업 및 불량률↓

추적·데이터기반 신뢰 강화

• 생산 전 과정 역추적

• 타시스템과 유연한 연동

주요 기능

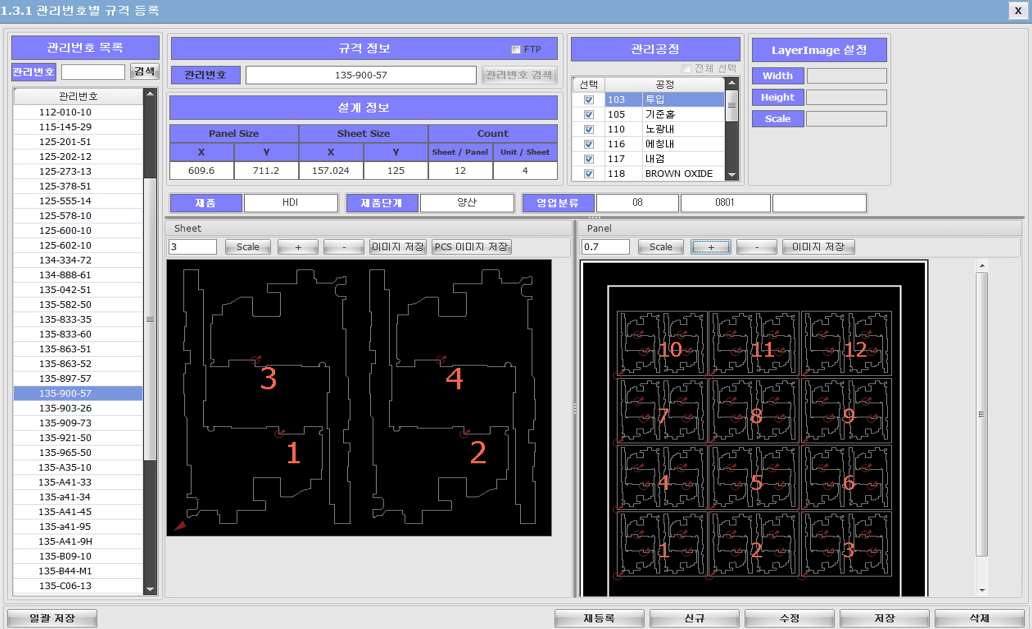

ODB++적용

• Gerber Data ODB++ file 해석

• Profile 및 원점 정보 추출

• 관리번호 별 규격 등록

BCL(불량 좌표 정보) 산출

• 불량정보 Gathering

• 불량좌표 ODB++설계상 좌표계산

• 내부 위치로 판단 Data 가시화

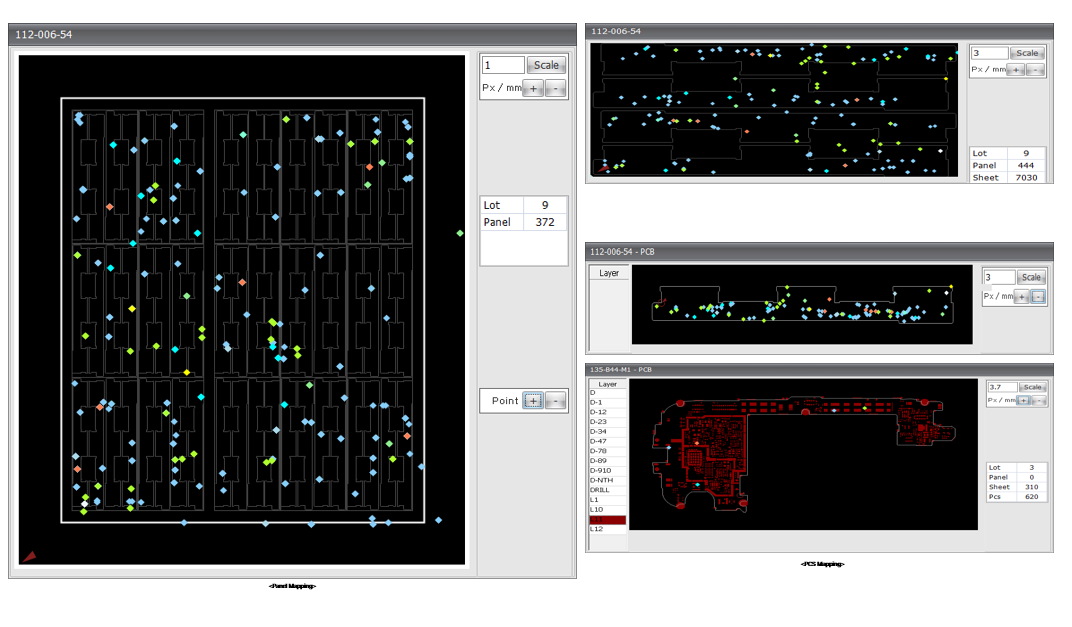

Mapping Chart

• 고정 불량, 산발/집중 불량 조회

• Mapping Chart Base 옵션

• Mapping 단위 옵션

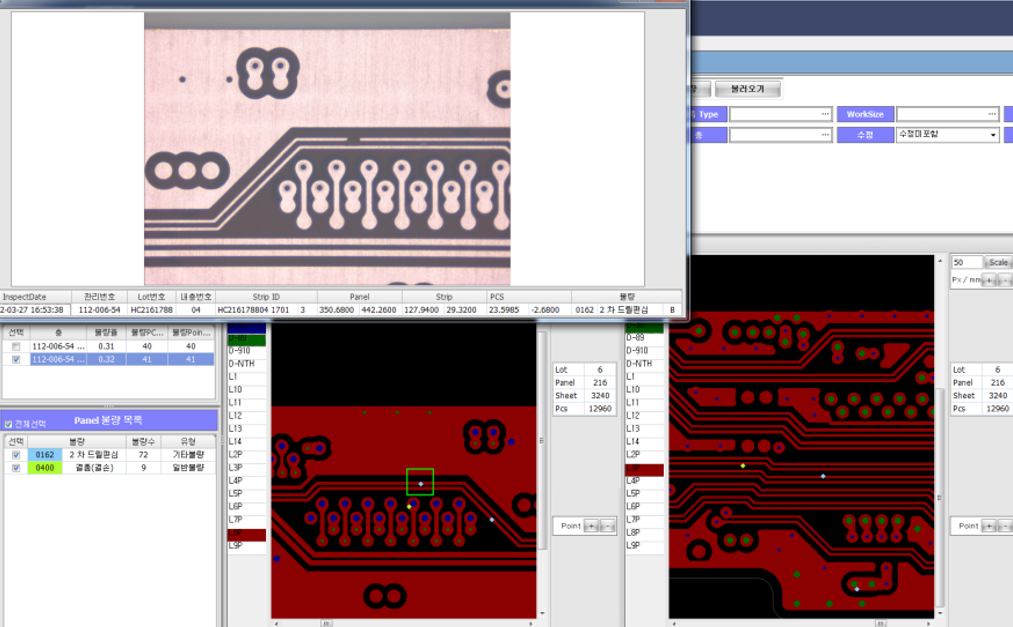

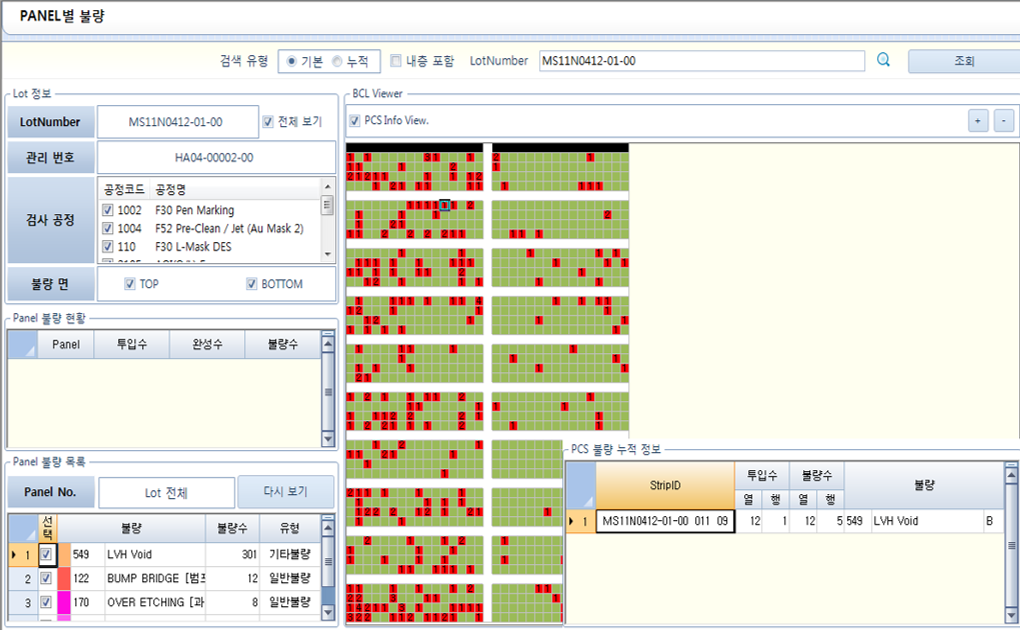

불량 Cell Data 정보

• Scratch free를 통한 2차 불량방지

• Lot단위 불량처리에서 단위정보 처리

• 불량정보와 상세 이미지 매칭

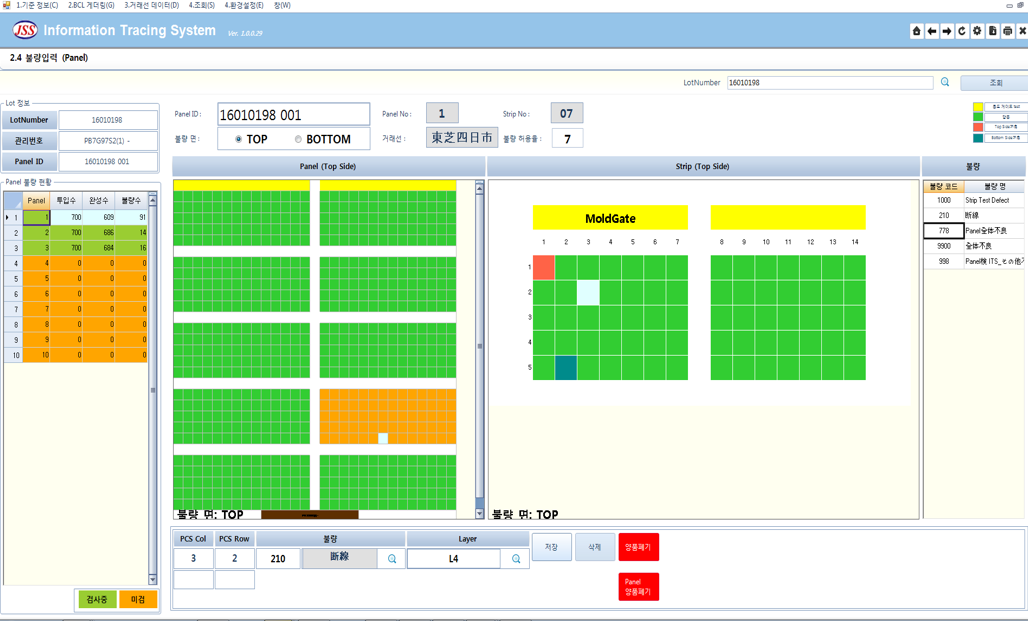

불량 입력 (Panel)

• 불량 정보 추가 입력

• Panel별 불량 정보 편집

• Block 설정 일괄 편집 처리 기능

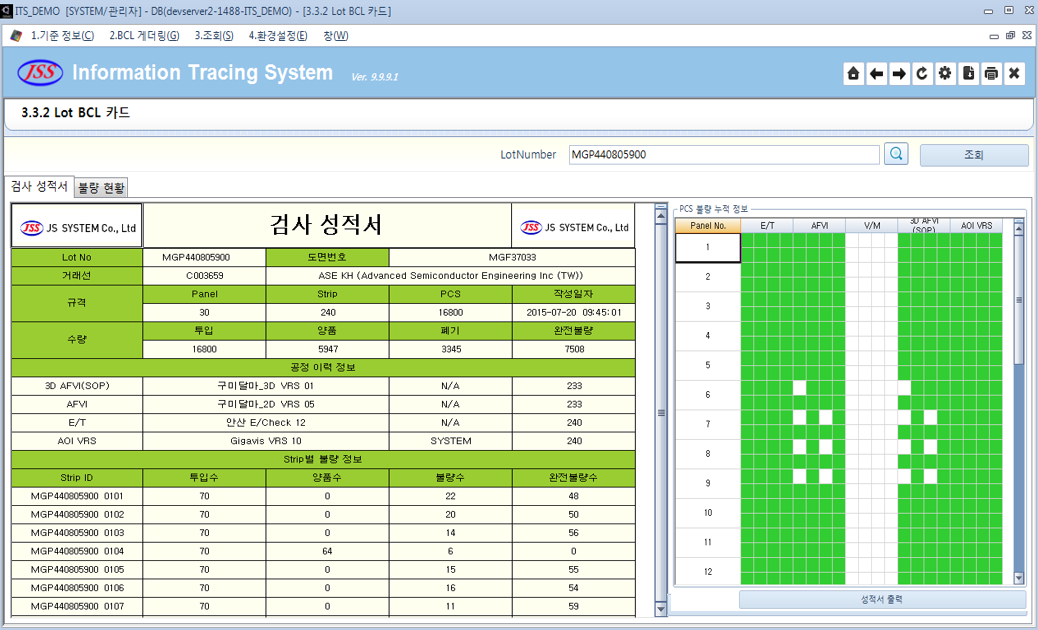

검사성적서 및 결과 파일 생성

• 검사성적서 및 결과 파일 생성

• 고객사 Data 전송
